ACS阵列式三维超声成像仪A1040 MIRA


仪器简介：
阵列式三维超声成像仪 A1040 MIRA是用于在混凝土、钢筋混凝土和石材等物体的一端测试其完整性的无损检测仪器，可以探寻材料中的外部侵入物、缺陷、裂缝以及管道和蜂窝。也能够测量厚度，检测厚度zui大可达2米。

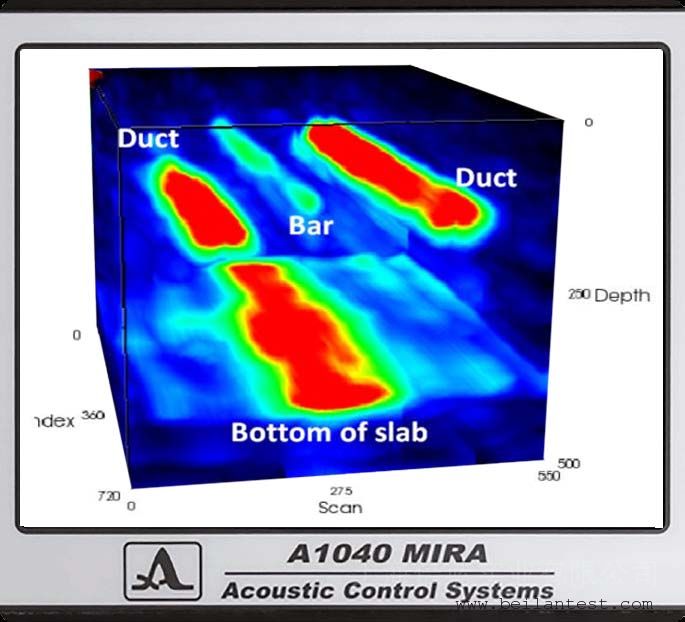

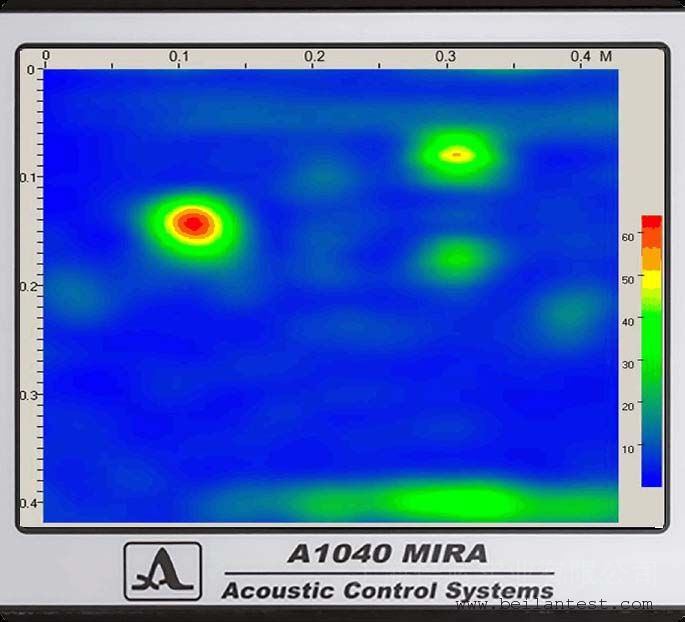

测量结果以B-Type断面影像的形式呈现，使得测量结果更容易理解，并且可以方便快速的分析物体。三维数据通过配套软件重建断面影像，并且产生物体内部结构的3D影像。
A1040MIRA采用直板型设计，方便工作。内置计算机、内存、大尺寸显示器以及控制按钮，提供舒适的工作条件。
由于非耦合声波接触技术的实现，在结构测试的过程中，无需使用任何耦合剂。断层扫描仪数据处理（SAFT算法）用于编制数据，并且提供了清晰的、形象的测量物内部结构图片。
即可用于人工操作，也可作为自动检测系统的一部分。
应用范围：
评估建筑结构完整性，可检测厚度达2.5米的混凝土构件
检测钢筋混凝土中的孔洞、空隙、分层、裂缝等病害
寻找地铁和铁路隧道衬砌后方的孔洞和空隙
寻找钢筋混凝土中，管径大于10毫米的金属或塑料管道
预应力管道注浆质量检测
功能特点：
单面测试、无需耦合剂，按压即可获得数据
干接触式剪切波传感器，带陶瓷防磨冒，适合于粗糙表面的测量
传感器有弹簧支撑，可适应不规则的表面
高效率，构建被测结构的层析图只需要几秒
被测物体内部结构可视化，可通过3D图清晰的查看内部结构
软件功能：

获取3D立体图、可B/C/D查看不同视角的内部表现
内部结构的不同切片、切面视图
多种颜色阈值、投影调整，使图形更容易识别查看内部结构
信号滤波，可调整到*佳识别状态
技术参数：
传感器数量......................... 48
规格............................... 380×130×140 mm
zui小测物厚度....................... 50 mm
zui大测物厚度....................... 2.5 m
zui小缺陷识别尺寸（球型直径）....... 50 mm
显示器规格和种类................... 5.7' 彩色TFT
内置内存........................... 闪存
电源.......................... .... 可拆卸电池/外接电源
工作时间........................... 6 h
工作温度........................... -10℃ ~ 50℃
重量............................... 4.2 kg
传感器参数-天线阵列
工作频率........................... 50 kHz
传输带宽........................... 25 ~ 80 kHz
超声波类型......................... 横波
交付表
● A1040MIRA断层扫描仪
● USB连接电缆
● 充电组件
● 软件数据光盘
● 运输箱
