geophysical隧道地质超前预报系统TGP型
详细信息
| | 品牌：geophysical | | 型号：TGP型 | | 加工定制：否 | |
| | 外形尺寸：400*300*160 mm | | 重量：7 ㎏ | | 用途：隧道地质超前预报 | |
TGP型隧道地质超前预报系统
TGP超前预报系统是在总结国内外地震波预报技术的基础上，取长补短，经过创新与改进，自主研发的隧道地质超前预报专用设备。该系统于2005年通过了由国内隧道、地质、物探专家组成的专家组的评审鉴定，专家们一致认为“TGP仪器与相关的处理系统，性能稳定可靠，采集的波形完整，信噪比高，与国外同类仪器对比整体上具有国际先进水平，可替代进口产品。”
目前TGP系统已被广泛应用于公路、铁路、城市轨道交通、地下工程中的隧道地质超前预报，并取得了良好效果。
1、TGP超前预报系统的功能
TGP超前预报系统通过提取地震反射回波信息，以2D和3D两种处理方式，提供纵向与横向的偏移归位图、横断面扫描图、估算速度图以及地质构造的空间产状图等成果，实现对掌子面前方的构造破碎带、软弱岩层带、岩溶发育带等不良地质条件和岩性接触带、隧道围岩工程地质性质进行预报，以地质符号表示预报成果，方便现场施工人员使用，确保隧道安全施工。
【说明】满足交通运输部2017年8月4日（交安监发[2017]113号）发布的《公路水运工程试验检测机构等级标准》（桥梁隧道工程专项）中“第14项：地震波探测仪（查明前方地质条件，不良地质体的分布与性质”的要求。

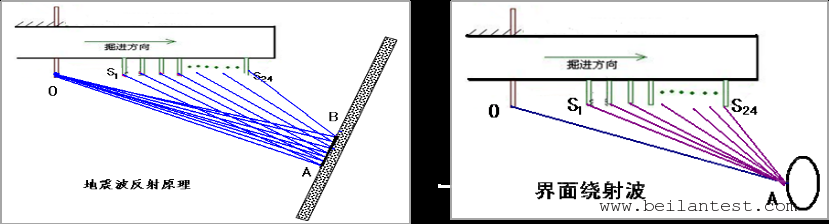

2、TGP系统的预报原理
TGP超前系统改变了以往地震波超前预报技术仅利用地震反射波的局限性，开创了分别提取地震反射波和绕射波信息进行地质预报的新局面，并将预报成果由物探符号转化为表示构造走向、倾向、倾角的地质成果，方便地质解释。
| 界面类型 |
应用 |
应用条件 |
| 大界面型 |
构造带、岩性接触带、规模岩溶等 |
反射波 |
界面规模大于波长 |
| 小界面型 |
溶洞、溶腔、孤石等 |
绕射波 |
界面规模小于波长 |
TGP系统具有以隧道洞线为轴的可调整视角的窗口，只允许隧道前方一定角度内的反射波或绕射波参与处理，限制其它方向的界面反射波或绕射波参与处理，实现对隧道前方地质病害进行预报的目的。
3、TGP仪器技术指标
| 通道数 |
12道 |
| A/D |
24位 |
| 采样率 |
50、100、200、500µs可选 |
| 采样点数 |
2048、4096、8192可选 |
| 频带宽度 |
10～5000Hz |
| 激发震源类型 |
TGP系统适用于多种震源方式，如大锤敲击、爆破震源、机械冲击震源、电火花震源等 |
触发方式
（爆破震源） |
回线开路触发，“0”延时误差；适用于各种雷管 |
| 采集界面显示方式 |
双窗口显示，小窗口显示当前信号、大窗口显示剖面信号，利于实时检查信号质量。 |
| 数据处理分析系统 |
（1）独具极化波处理技术，具备三维地质界面空间成像功能，将预报成果由物探符号转化为地质符号（如走向、倾向、倾角等）并具有3D立体表示功能，方便地质解释。
（2）具有纵向偏移归位和横向偏移归位的双重功能，可获得不同里程横断面异常分布图，有利于解释地质病害的位置及展布方向。
（3）除可提供沿隧道里程的纵横波速度参数外，还可以提供泊松比、弹性模量、剪切模量、岩体密度等围岩综合参数，以及随预报里程的变化曲线。 |
| 数据存储 |
固态硬盘 |
| 显示屏 |
LED液晶显示 |
| USB接口 |
2个 |
| 规格 |
重量：约7kg；
尺寸：400*300*160mm |
