Terrameter LS 2高密度电法仪瑞典ABEM
详细信息
| | 品牌：瑞典ABEM | | 型号：Terrameter LS 2 | | 加工定制：否 | |
| | 外形尺寸：390x210x320 mm | | 重量：13.9 ㎏ | | 用途：地下水勘探，矿物勘探，地质测绘和岩土工程勘察。 | |

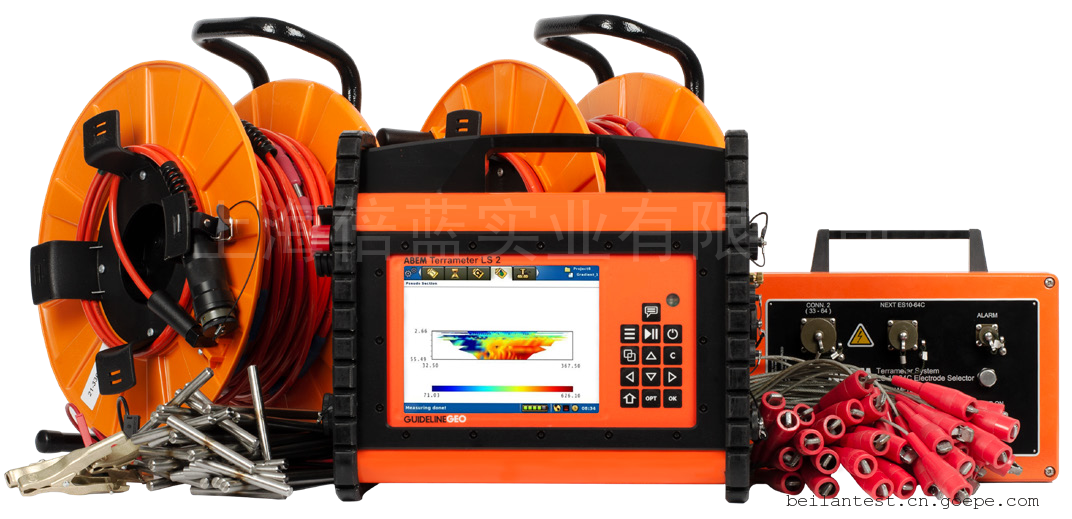

ABEM Terrameter LS 2高密度电法仪
电阻率和激发极化（IP）成像
通过可扩展性实现性能
新型 独特 可扩展性
△ 再定义卓越
2009年，ABEM Terrameter LS问世，引入了以前在商用电阻率计中从未见过的功能。新一代-ABEM Terrameter LS 2进一步突破了界限。
电阻率/ IP测量是一种多功能的地球物理方法，适用于广泛的应用和环境，如地下水勘探，矿物勘探，地质测绘和岩土工程勘察。系统设计可根据应用而有所不同。
ABEM Terrameter LS 2有多种不同配置可供选择，完全符合您的需求。
ABEM Terrameter LS 2引入了独特的软件许可系统，使其可扩展且易于升级。每台仪器都预装了所有硬件模块和软件功能，但根据需求激活不同的产品包。产品包从基本版到高级版都有。通过从互联网或USB下载许可证代码进行升级。未来的发展将包括有时间限制的许可证，可以租用升级。
ABEM Terrameter LS 2是一款独立解决方案，具有内置测量通道，大功率电流发射机，电极选择器，计算机和图形用户界面。测量技术的范围从1D到4D测量。坚固耐用的铝制外壳符合IEC IP66标准，可在*恶劣的条件下使用。
测量通道采用新的滤波器设计，可提高激发极化（IP）性能。 使用新的激发极化（IP）测量模式（100％占空比），与使用相同设置的传统激发极化（IP）方法（50％占空比）相比，数据采集速度将提高两倍，信噪比提高两倍。
利用Aarhus GeoSoftware的Workbench处理软件包中的新技术以及即将推出的功能，可以从时域激发极化（IP）数据中提取谱信息。
| 典型应用 |
| △地质勘察 |
| △岩土工程预调查 |
| △地下水勘探 |
| △矿产勘探 |
| △污染的绘图和监测 |
| △地热勘探 |
| △海底环境的底层映射 |
| △监测永久冻土 |
| △考古学 |
△ ABEM Terrameter LS 2
ABEM Terrameter LS 2提供多达12个测量通道，可提高现场的效率和生产率。内置电极选择器可连接多达81个电极，提供高分辨率和增加探测深度。使用外部电极选择器可以连接超过16000个电极。
Guideline Geo提供各种陆地，海洋和钻孔电缆。
ABEM Terrameter LS 2中的内置现场计算机提供增强的计算能力，易于使用的图形用户界面和连接方式，如USB，以太网，Wi-Fi和3G。内部GPS支持GLONASS，可提高定位精度。数据存储在可移动16 GB microSD存储卡上，具有数百万的数据记录。
远程连接可以允许ABEM支持团队协助进行软件升级，提供支持或在必要时进行故障排除。这一独特功能可确保系统始终保持*新状态，正常运行，并将停机风险保持在*低限度。
新功能
•通过软件许可系统可扩展
•新的IP测量模式，可加快数据收集速度并提高数据质量
•3G和Wi-Fi连接
•16 GB可移动和可扩展的数据存储
•内置充电电池
•带有GLONASS的GPS可提高准确性
•更快的CPU模块，带来流畅的用户体验
•新电源连接器
| 特点 |
| *多12个测量通道 |
| 独特的测量通道设计和大功率电流发射机 |
| 具有100％占空比的IP测量 |
| 1D，2D，3D和4D测量 |
| IEC IP 66分类标准 |
| Wi-Fi和移动通信连接 |
| 可通过硬件许可系统进行升级 |
| 16GB可移动和可扩展的数据存储 |
| 内置内部电池的充电器 |
| 优势 |
| 更快、质量更高的IP测量 |
| 不受限制的基本版模式或高级模式测量 |
| 坚固耐用 - 随时随地测量 |
| 远程连接-支持现场协助 |
| 可扩展且易于升级 |
| 优化生产力，*大限度地缩短了现场时间 |
| 即使在*恶劣的条件下也能获得出色的数据质量 |
| 带有GLONASS的GPS，提高了精度 |
ABEM Terrameter LS 2
专为效率而设计
ABEM Terrameter LS 2继续为电阻率仪器增加高级和实用的功能。 图形用户界面使其易于使用，简化了整个用户体验，提高了工作效率。在测量过程中，系统始终提供数据质量信息，直接在屏幕上显示结果。多通道阵列（例如Multiple Gradient）可确保快速完成测量任务。
仪器始终致力于提高数据质量和生产力，ABEM软件可用于仪器维护，简化了反演之前数据的下载和处理。在反演之后，可以使用可视化工具使反演后的数据更易于呈现并准备好在报告中使用。通过新的软件许可系统，ABEM Terrameter LS 2具有可扩展性和面向未来的特点，无论是基本系统还是高级系统，都能确保投资回报。
ABEM Terrameter LS 2是世界领先的电阻率/IP仪器，具有广泛的应用。凭借其软件许可系统，它可以提供多种配置，以*好地满足您的要求。
一般参数
| 外壳 |
坚固耐用的铝合金外壳，符合IEC IP66标准 |
| 计算机 |
嵌入式ARM系统 9400 MHz |
| GPS |
内置GPS，支持格洛纳斯（GLONASS） |
| 显示器 |
8,4”有源TFT LCD屏幕，全彩，日光下可视 |
| I/O端口 |
2×KPT 32，AUX口，香蕉插头，USBA，RJ45 |
| WLAN |
IEEE 802.11 b/g/n，内置天线 |
| 3G/GSM1 |
3G(UMTS/HSPA+) 和 GSM (GPRS/Edge), 3G内置5个频段： 850/800, 900, 1900和2100 MHz
GSM内置4个频段: 850/900/1800/1900 MHz |
| 测量模式 |
电阻率，自然电位，电阻率与激发极化（50%占空比）
电阻率与激发极化（100%占空比）1 |
| 服务网点 |
可以上网的地方 |
| 存储容量 |
16 GB, 外接microSD卡 |
| 电源 |
12 V, 8 Ah内置电池
12-18 V直流外接电源 |
| 尺寸 |
39x21x32cm(长x宽x高) |
| 重量 |
13.9 kg(有内置电池)，12.2 kg （没有内置电池） |
| 环境温度范围 |
-20 oC至+ 70 oC 工作2, 3
-30 oC至 + 80 oC 储存4 |
2D&3D 多电极勘探系统
| 电极数 |
81 极--使用内部电极选择器
可达16284--使用外部电极选择器 |
| 开关矩阵 |
内部10x64，分为四个块，用于有效使用所有接收通道 |
| 排列滚动 |
2D&3D均为全覆盖 |
| 预设装置类型 |
多梯度，偶极-偶极，温纳，斯伦贝谢，三极法，二极法 |
| 远电极 |
线电极以外的两个远电极 |
| 电极测试 |
估计当前正在使用的所有电极的接地电阻 |
接收
| 通道数 |
可达 12 通道（+2 发射监测） |
| 隔离度 |
所有通道电流绝缘 |
| 输入电压 |
达到±600 V |
| 范围 |
依赖于模式（装置），± 2.5 V, ± 15 V, ± 600 V |
| 输入阻抗 |
200 MOhm (± 2.5 V), 30 MOhm (± 15 V), 20 MOhm (± 600 V) |
| 精密度（Precision） |
0.1 %（指多次重复测定同一量时各测定值之间彼此相符合的程度。表征测定过程中随机误差的大小。） |
| 准确度（Accuracy） |
0.2 %（指在一定实验条件下多次测定的平均值与真值相符合的程度，以误差来表示。它用来表示系统误差的大小。） |
| 分辨率 |
3 nV |
| 线性度 |
0.005 % |
| 频率响应 |
300 Hz时好于1% |
| 全波记录 |
依赖于采集模式，所有输入通道内置监测 |
发射
| *大输出功率 |
可达250 W |
| 电流发射 |
恒流发射 |
| *大输出电流 |
可达2500 mA |
| *大输出电压 |
可达± 600 V, 峰值为1200 V |
| 电流精确度 |
0.2 %（指在一定实验条件下多次测定的平均值与真值相符合的程度，以误差来表示。它用来表示系统误差的大小。） |
| 电流精密度 |
0.1%（指多次重复测定同一量时各测定值之间彼此相符合的程度。0.2% 表征测定过程中随机误差的大小。） |
| 瞬时极性转换 |
支持 |
| 自诊断 |
温度及功耗监测 |
| 安全 |
紧急中断安全开关 |
| 全波记录 |
依赖于模式（装置），输出电流电压的内置检测 |
每个型号的具体参数
| 型号配置 |
基本2/48 |
标准2/48 |
标准2/81 |
优势4/48 |
优势10/48 |
优势4/81 |
优势8/81 |
优势12/81 |
| 频道数量 |
2 |
2 |
2 |
4 |
10 |
4 |
8 |
12 |
| *大电极数量 |
48 |
48 |
81 |
48 |
48 |
81 |
81 |
81 |
| 输入电压范围 |
± 15 V |
± 15 V |
± 15 V |
± 600 V |
± 600 V |
± 600 V |
± 600 V |
± 600 V |
| 输入阻抗（±2.5 V） |
- |
- |
- |
200 MΩ |
200 MΩ |
200 MΩ |
200 MΩ |
200 MΩ |
| 输入阻抗（±15 V） |
30 MΩ |
30 MΩ |
30 MΩ |
30 MΩ |
30 MΩ |
30 MΩ |
30 MΩ |
30 MΩ |
| 输入阻抗（±600 V） |
- |
- |
20 MΩ |
20 MΩ |
20 MΩ |
20 MΩ |
20 MΩ |
20 MΩ |
| 理论分辨率 |
22.5 nV |
22.5 nV |
22.5 nV |
3 nV |
3 nV |
3 nV |
3 nV |
3 nV |
| *大输出功率 |
100 W |
200 W |
200 W |
250 W |
250 W |
250 W |
250 W |
250 W |
| *大输出电流 |
1000 mA |
2000 mA |
2000 mA |
2500 mA |
2500 mA |
2500 mA |
2500 mA |
2500 mA |
| *大 输出电压 |
400 V |
500 V |
500 V |
600 V |
600 V |
600 V |
600 V |
600 V |
| 全波形记录 |
否 |
否 |
否 |
是 |
是 |
是 |
是 |
是 |
| IP使用100％占空比 |
否 |
否 |
否 |
是 |
是 |
是 |
是 |
是 |
